鴻盛分享|揭秘免噴涂的那些事之技術(shù)難點(diǎn)篇

日期:2018-1-18 作者:鴻盛網(wǎng)銷(xiāo)部瀏覽:3003 次

從我們前面的文章里不難看出免噴涂是具備很多優(yōu)點(diǎn)的，對(duì)比起噴涂它的優(yōu)點(diǎn)也是很突出的，可能你會(huì)疑惑，既然免噴涂有這么多的優(yōu)點(diǎn)，比噴涂好那么多，為什么至今仍未得以普及呢？

是這樣的，每一種新事物從誕生到結(jié)果，總要有個(gè)過(guò)程，免噴涂亦是這樣，它有前景有市場(chǎng)是很多人都能看得見(jiàn)的，但它至今仍存在著一些技術(shù)瓶頸，需要專業(yè)的行業(yè)人士去琢磨突破。是什么樣的技術(shù)瓶頸呢？鴻盛新材料現(xiàn)在就為您帶來(lái)揭秘免噴涂的那些事之技術(shù)難點(diǎn)篇。

難點(diǎn)1：成型制品外觀質(zhì)感（仿金屬、陶瓷等效果）易出缺陷

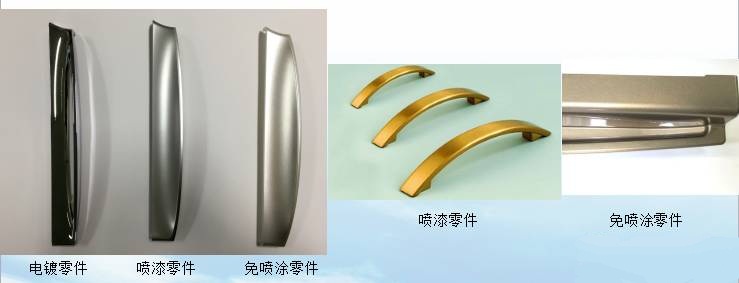

Ø 免噴涂產(chǎn)品外觀質(zhì)感、效果及光澤度等較噴涂、電鍍產(chǎn)品（電鍍銀）有差距。

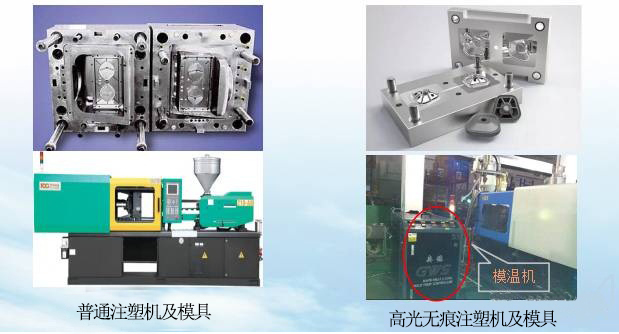

難點(diǎn)2：制品表面缺陷明顯

Ø 熔接痕的產(chǎn)生

熔體在交匯位置處會(huì)發(fā)生金屬顏料或者珠光顏料的堆集（導(dǎo)致樣件不同位置密度產(chǎn)生差異），產(chǎn)生熔接痕。

Ø 產(chǎn)生溶解痕和流痕的主要原因

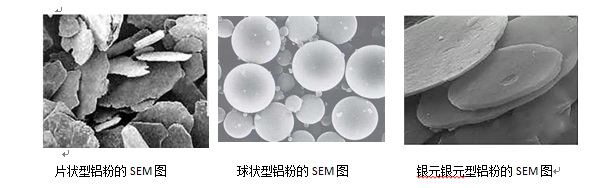

由于鋁薄片在注塑過(guò)程中容易取向，它在隨塑料熔體流動(dòng)時(shí)或者在兩股熔體交匯處容易發(fā)生卷曲和翻轉(zhuǎn)，熔結(jié)處鋁粉少而導(dǎo)致制件表面局部反射能力下降；鋁薄片比較脆弱，容易發(fā)生破碎而失去光澤，這些原因都導(dǎo)致流痕和熔接線的產(chǎn)生。

此外，薄片型鋁粉分散性欠佳，容易團(tuán)聚引起表觀不良。尤其當(dāng)產(chǎn)品有明顯空洞結(jié)構(gòu)；產(chǎn)品背面有較多螺絲柱、卡扣、加強(qiáng)筋等；產(chǎn)品壁厚不均、中間位置部分較薄時(shí)，流痕、熔接線會(huì)更加容易出現(xiàn)。
